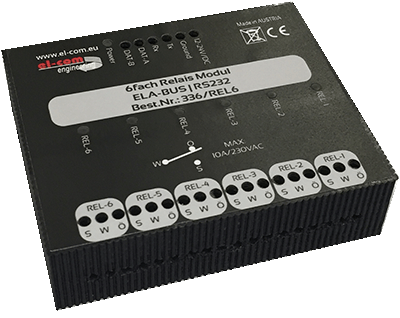

Relaismodul 6-fach

336/REL6

Relaismodul mit 6 unabhängigen Wechselkontakten. Die Ansteuerung der Relais erfolgt mittels ELA-BUS (RS485) oder RS232 Steuercodes. Mit Hilfe des montierten Halteclips kann das Modul auf eine DIN-Schiene montiert werden. Der aktuelle Zustand jedes Relais wird optisch angzeigt.
Die Touchsteuerung 336 verfügt über die entsprechenden Befehle um das Relaismodul via ELA-BUS anzusteuern. Insgesamt kann die Touchsteuerung zwei Relaismodule ansteuern. Die Adresse des Relaismodules wird mit Jumper auf der Leiterplatte eingestellt.



Technische Daten 336/REL6
Versorgungsspannung 12-24V/DC
Stromaufnahme 40mA max
Kontaktleistung AC 2.300VA
Wechselkontakte 6
Kontaktleistung DC 300W
Abmessung 110x90x40(h)
RS232 9.600Baud 8/N/1
  • Infoblatt 336/REL6
    Download (PDF, 1,3 MB)
